La contrefiche a plusieurs rôles déterminants.

Pour en savoir plus sur son rôle, je vous conseille de

Comment positionner une contrefiche !!!

On peut voir sur ce dessin, que cette ferme sur poteaux, a plusieurs contrefiches et ne
croyez p
as que s'est pour faire joli.
La contrefiche doit avoir une inclinaison de façon à pouvoir faire son rôle correctement.



La contrefiche ( A ) est utilisée pour des assemblages de ferme avec poteau ou ferme avec poinçon
et en théorie elle ne doit pas avoir une inclinaison en dessous de 45°.

Elle est positionnée au plus bas du poinçon au niveau de l'entrait ou de l'entrait moisé
et dessous l'arbalétrier, au plus près de la panne intermédiaire
quand celle-ci a une très
grande longueur
et qui doit supporter deux pannes intermédiaires.

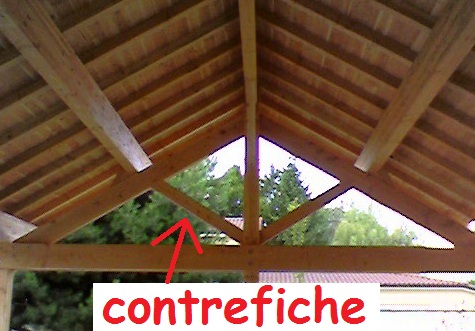

photo n°1



On peut voir sur la photo n°1 d'une ferme traditionnelle, que la contrefiche A ) est positionnée
au plus bas du poinçon au niveau de l'entrait ou de l'entrait moisé et dessous l'arbalétrier,

mais dans ce cas de figure, la contrefiche n'a pas d'inclinaison précise si l'arbalétrier n'est pas
trop long et qu'il n'y a que une panne intermédiaire.

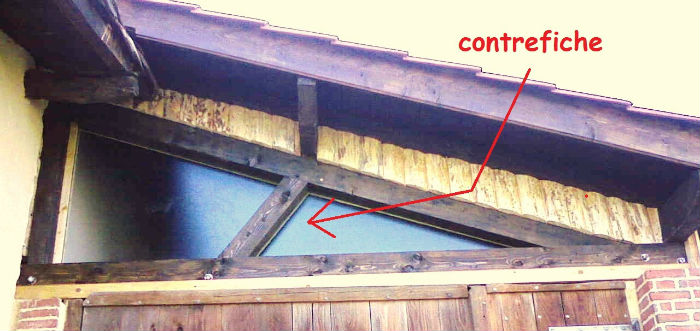

photo n°2




On peut voir sur la photo n°2 d'une demi-ferme traditionnelle, que la contrefiche ( A )
est toujours positionnée dessous l'arbalétrier mais, dans ce cas de figure, la contrefiche est
décalée du poinçon pour être positionnée sur l'entrait ou contre les moises
si l'arbalétrier n'est
pas trop long, mais avec un faible pourcentage de pente
et qu'il n'y a que une panne intermédiaire.



La contrefiche ( B ) est utilisée pour des assemblages avec poteau et en théorie elle ne doit pas
avoir une inclinaison en dessous de 45°.




Elle est positionnée contre le poteau et dessous l'arbalétrier, quand celle-ci a une très grande
longueur et qui doit supporter deux pannes intermédiaires.

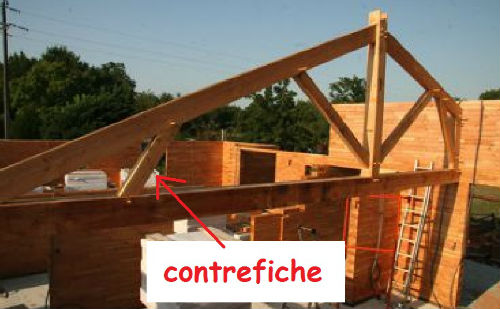

photo n°3




On peut voir sur la photo n°3 d'une ferme tronquée, que la contrefiche ( B ) est positionné
de la même façon que le dessin ci-dessus.

Elle est positionnée sur l'entrait ou entre les moises et dessous l'arbalétrier, quand celle-ci a
une très grand longueur et qui doit supporter deux pannes intermédiaires.



La contrefiche ( C ) est utilisée pour des assemblages avec poteau et en théorie elle ne doit pas
avoir une inclinaison en dessous de 45°.


Elle est positionnée contre le poteau et dessous l'entrait ou entre les moises.

Cette contrefiche est positionnée de la même façon que pour un assemblage poteau avec
panne sablière.
