Tailler une demi-ferme
Pages ( 6 / 7 )

.

Vous allez voir sur cette page des photos
qui vont vous montrer comment tailler une demi-ferme.





Le traçage au sol de l’épure est prête à recevoir les pièces de bois.



  Avant de les positionner sur l’épure,
il faut les orienter par rapport aux raides qu’ont les bois.






Pour savoir comment
orienter les bois correctement.

.

Le Taillage:

   V
ous allez voir sur les photos des lettres.
Elles représentent la première lettre du nom de la pièce de bois.
.

Etape 1
Je commence par tracer l’épaisseur de l’Arbalétrier sur le Poinçon, pour la hauteur,
je prévois 5 cm de plus puis je taille le Poinçon en faisant un enfourchement.


Je fais la même chose pour le pied du Poinçon, je trace la même épaisseur de l’Arbalétrier
que je garde et je supprime les
côtés pour les Moises.


Une fois le Poinçon taillé je vais positionner
la première Moise sur l’épure puis le Poinçon et l’
Arbalétrier.



.

 Etape 2
.
   En charpente le tenon doit faire 7 cm de profondeur
et 8 cm pour la mortaise sur 3 cm de large.



Je continue mon travail en positionnant la Contrefiche,
en prenant une chute de bois de la même épaisseur que l’Arbalétrier

qui me permet d’être de niveau pour le traçage du tenon.





Pour la mortaise le charpentier utilise une ( mortaiseuse ) et cette machine est très chère.


Mais comme ce site est fait pour les bricoleurs qui veulent réaliser eu-mêmes leurs charpentes
et n’étant pas du métier,
je me suis mis à votre place en faisant une mortaise que vous pouvez faire vous-même.

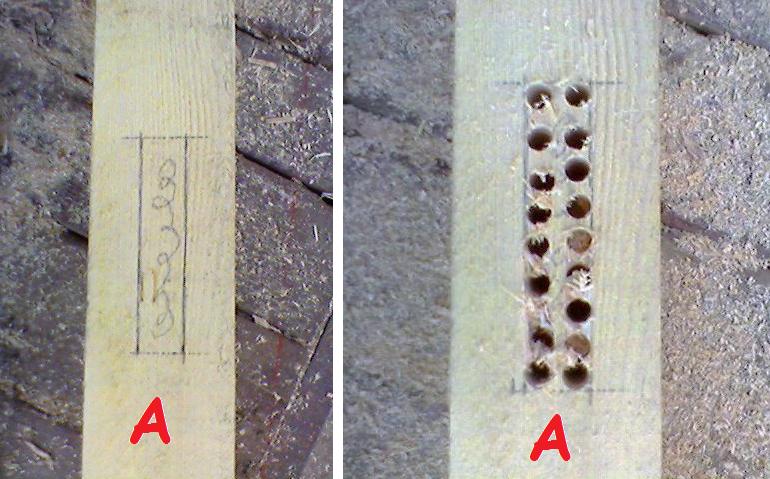

Une fois le traçage de la mortaise sur l’Arbalétrier,
j’ai pris une perceuse avec une mèche à bois
en faisant plein de trous,

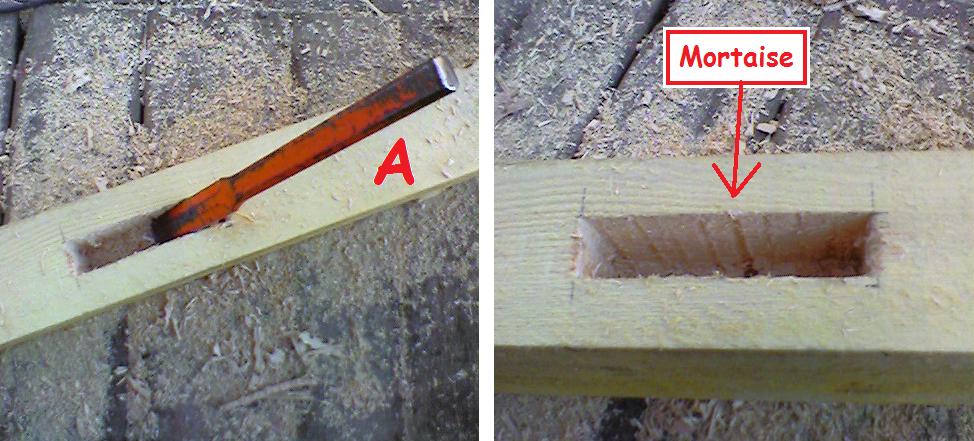

puis j‘ai creusé avec un ciseau à bois pour finir la mortaise.




.

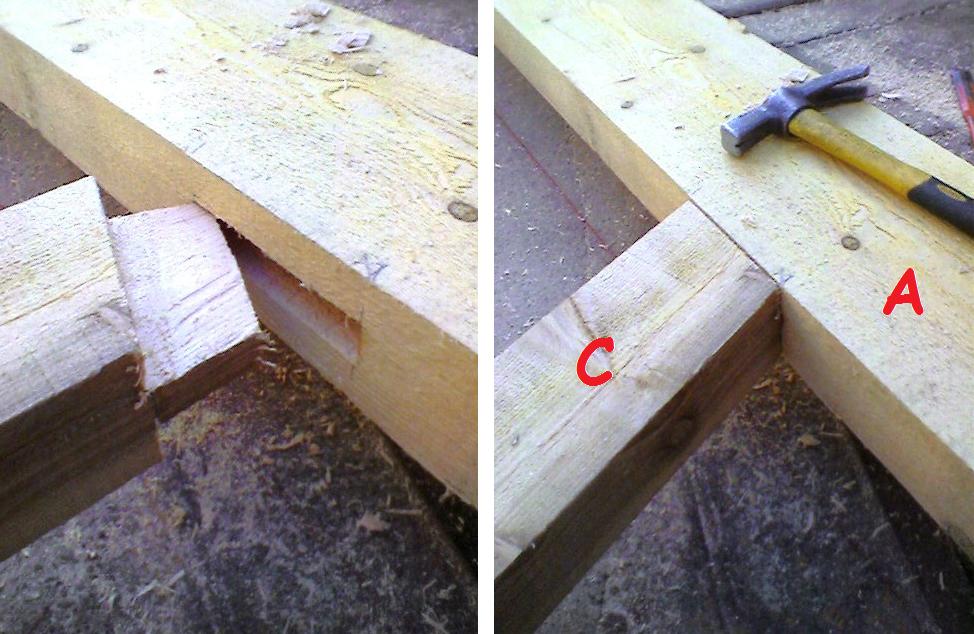

Une fois la Contrefiche taillée, je la positionne en l’assemblant à l‘Arbalétrier.




Etape 3
Je contrôle que les pièces de bois soient bien positionnées sur l’épure.
( 1 ) Assemblage poinçon avec arbalétrier.
( 2 ) Assemblage arbalétrier avec moises.
( 3 ) Assemblage moises tenues entrent elles par des serres-joints.
( 4 ) Assemblage contrefiche avec l’arbalétrier et moises.


.

Etape 4

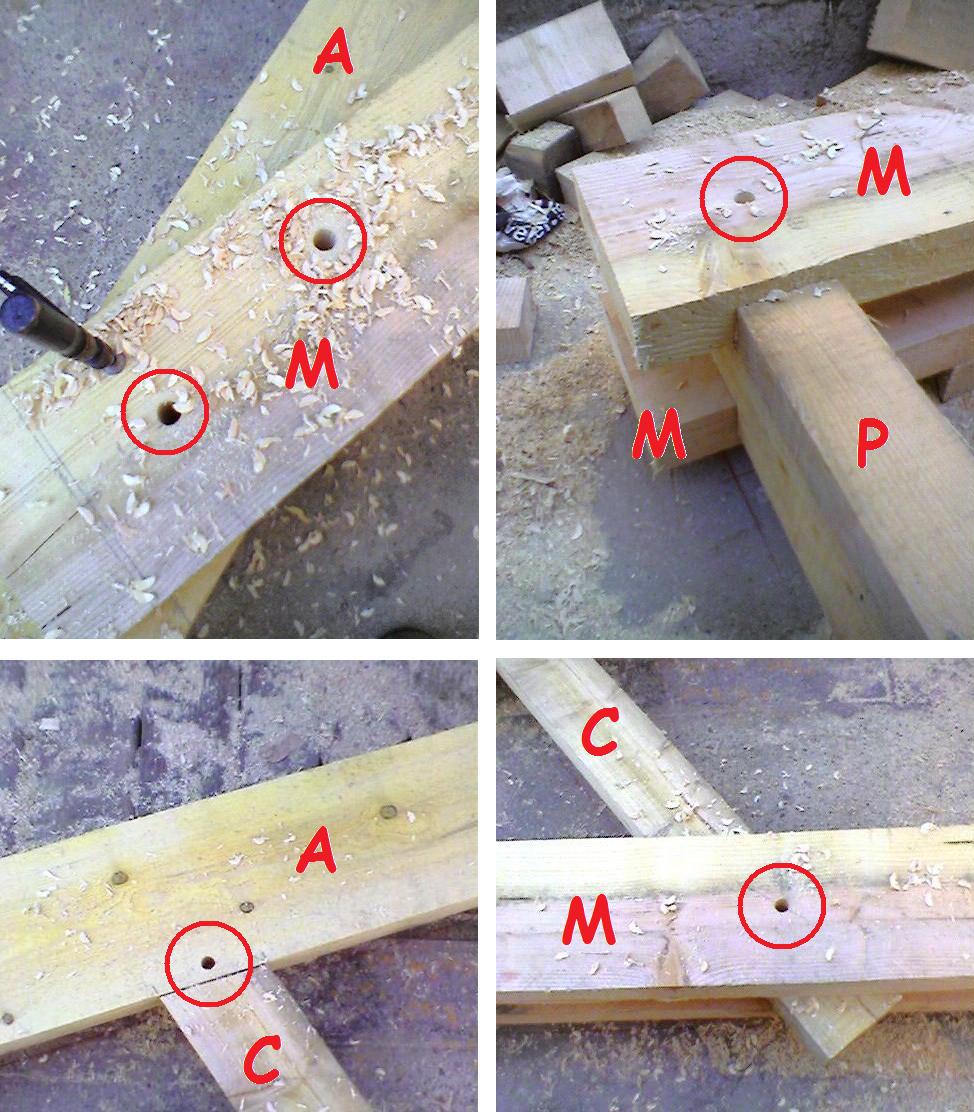

La demi-ferme une fois assemblée, je continue mon étape
en perçant des trous pour les boulons et des
trous pour les chevilles bois.



.
Etape 5

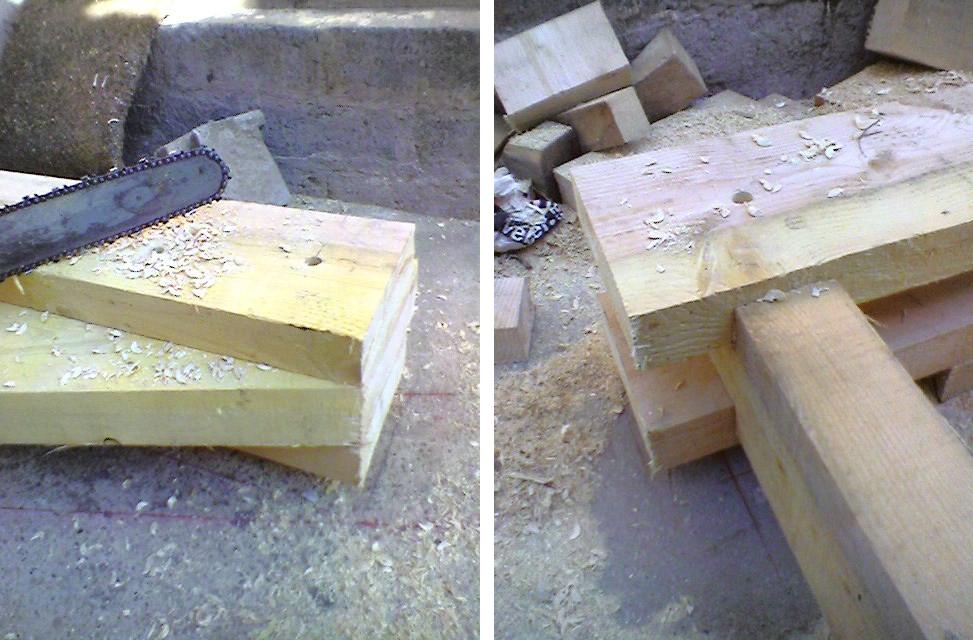

La demi-ferme est bientôt finie en coupant tout ce qui dépasse de l’épure.


.
